Вопросы-ответы технического характера
forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 14 апр 2017, Пт 10:23

здравствуйте. впринципе весь вопрос в названии темы. желательно с фото

Аватара пользователя
Gek
Сообщения: 1060
Зарегистрирован: 15 окт 2008, Ср 7:05
Откуда: Ирк->СПб
Контактная информация:

Сообщение 14 апр 2017, Пт 13:04

К управляющему соленоиду EGR.

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 14 апр 2017, Пт 15:01

Gek писал(а):К управляющему соленоиду EGR.
куда крепится второй конец? есть ли фото?

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 14 апр 2017, Пт 16:05

Вот каталог электронный https://honda-europe.epcdata.ru/

Открой там свой пепелац и пожалуйста все трубки что куда там на схемах есть.
Civic coupe 6 --> DC5R

Аватара пользователя
Gek
Сообщения: 1060
Зарегистрирован: 15 окт 2008, Ср 7:05
Откуда: Ирк->СПб
Контактная информация:

Сообщение 14 апр 2017, Пт 17:25

forfallen писал(а):
Gek писал(а):К управляющему соленоиду EGR.
куда крепится второй конец? есть ли фото?
Вакуум идёт:
коллектор - упр. соленоид егр - клапан егр.

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 10:07

Gek писал(а):
forfallen писал(а):
Gek писал(а):К управляющему соленоиду EGR.
куда крепится второй конец? есть ли фото?
Вакуум идёт:
коллектор - упр. соленоид егр - клапан егр.
так, понял, использовал схемы и разобрался.
но штуцер который в коллекторе - не один . их два рядом . один идёт с соленоидом и егр, а куда идёт соседний? ниодна схема не помогает

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 10:55

Что хоть за двиг? стоит в ек.
Civic coupe 6 --> DC5R

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 11:08

Victor писал(а):Что хоть за двиг? стоит в ек.
ek3 sedan d15b 3stage vtec , комплектация vi

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 11:21

Victor писал(а):Что хоть за двиг? стоит в ек.
b-1-10 из выпускного коллектора на первом фото идёт в штуцер нижний e-3-1 на втором фото. b-1-10 на егр соединятся с верхним штуцером на втором фото e-3-1.

в результате таких перестановок у меня шланг номер 15 с первой картинки никуда не идёт. интересно куда должен идти. что за деталь b-4 b-4-10 b-4-11?


Аватара пользователя
Gek
Сообщения: 1060
Зарегистрирован: 15 окт 2008, Ср 7:05
Откуда: Ирк->СПб
Контактная информация:

Сообщение 15 апр 2017, Сб 11:28

forfallen писал(а): но штуцер который в коллекторе - не один . их два рядом . один идёт с соленоидом и егр, а куда идёт соседний?
На угольную канистру системы EVAP.

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 11:35

У тебя канистра есть под капотом в правом нижнем углу. Деталь 13

Civic coupe 6 --> DC5R

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 11:47

Victor писал(а):У тебя канистра есть под капотом в правом нижнем углу. Деталь 13

в ней 2 штуцера сверху. один идёт на дроссель, другой дальше в магистрали.

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 12:05

Gek писал(а):
forfallen писал(а): но штуцер который в коллекторе - не один . их два рядом . один идёт с соленоидом и егр, а куда идёт соседний?
На угольную канистру системы EVAP.
на ней 2 штуцера. один подключён к дросселю а ко второму должен идти шланг из коллектора впускного?

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 12:12

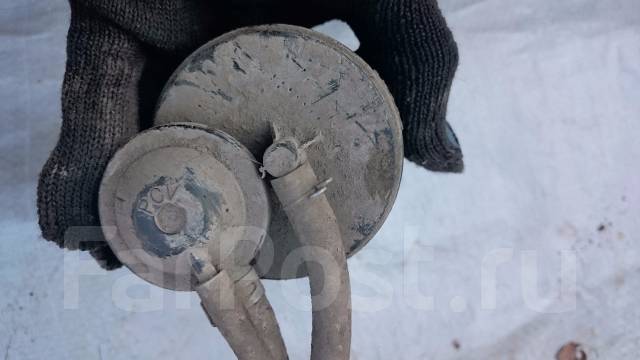

Рядом с дросселем у тебя клапан egr (что в 1 сообщении твоем фото) ---> на управляющий соленоид ---> на 1 штуцер в коллекторе (где у тебя их 2)
Civic coupe 6 --> DC5R

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 12:16

1 линия:

Civic coupe 6 --> DC5R

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 12:22

2 линия:

С штуцера коллектора (второй из 2 рядом) в банку evap.

Дальше вопрос у тебя в банке 3 выхода сверху или 2?
Тут может у тебя не родная стоит.
Civic coupe 6 --> DC5R

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 12:26

У тебя движок не родной?

Должна такая канистра в стоке стоять по идеи, 3 выхода с верху.

Civic coupe 6 --> DC5R

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 12:33

Victor писал(а):У тебя движок не родной?

Должна такая канистра в стоке стоять по идеи, 3 выхода с верху.

двига контрактная, ставилась задолго до меня. банка с 2мя штуцерами. один в какие-то магистрали(железные трубки как на абс), другой в дроссель. должен быть ещё третий для шланга из впускного коллектора. так?

Аватара пользователя
Victor
Сообщения: 771
Зарегистрирован: 03 апр 2007, Вт 21:30
Машина: DC5R
Откуда: Ногинск
Контактная информация:

Сообщение 15 апр 2017, Сб 12:35

Один конец идет в бензобак - через эти трубки.
Civic coupe 6 --> DC5R

forfallen
Сообщения: 27
Зарегистрирован: 13 апр 2017, Чт 17:13
Контактная информация:

Сообщение 15 апр 2017, Сб 12:40

Victor писал(а):Один конец идет в бензобак - через эти трубки.
в общем нужно найти с 3мя штуцерами и будет счастье, так?)
